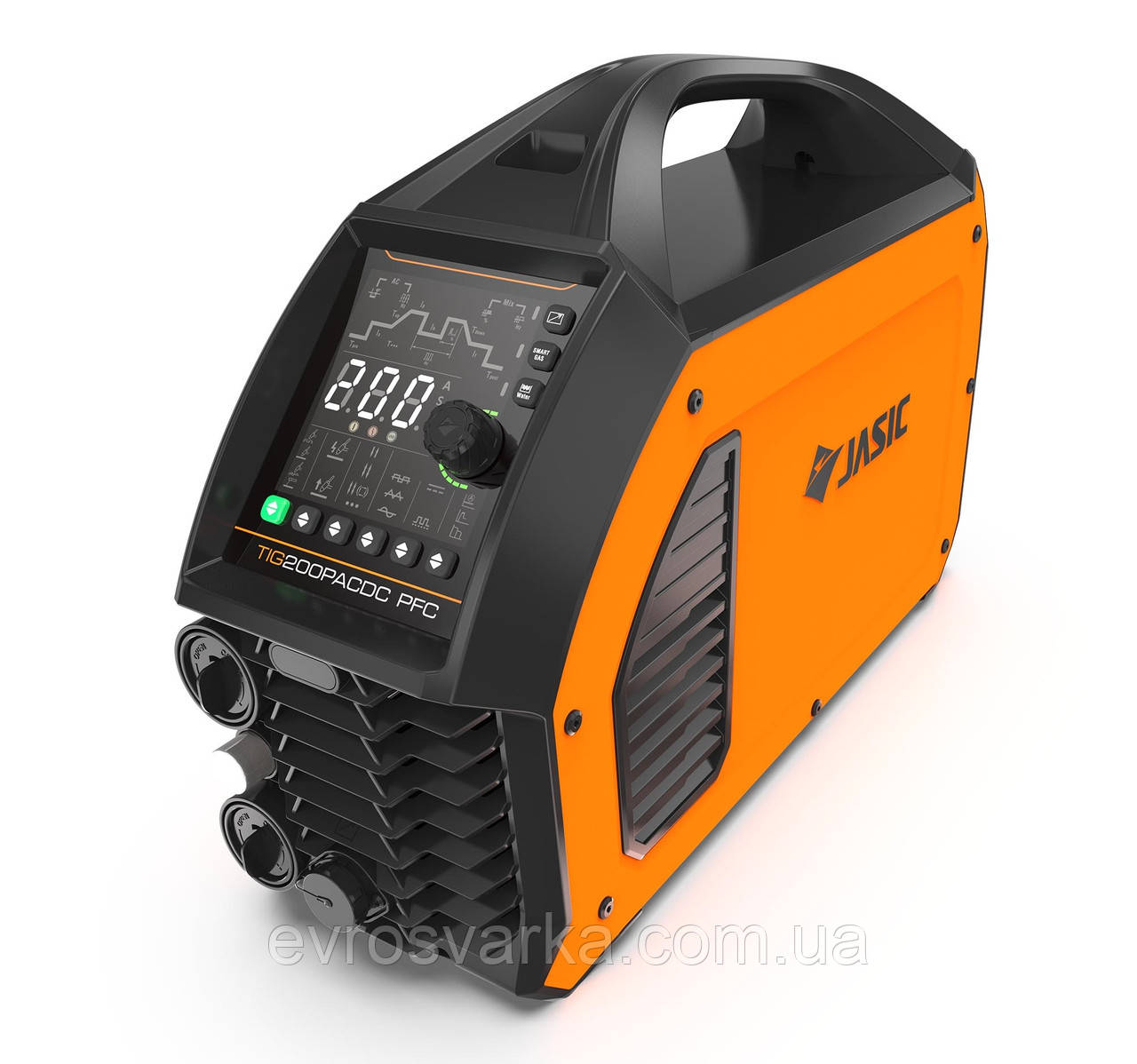

Установка для аргонового зварювання Jasic TIG-200P AC/DC PFC (E2S22) EVO20

Jasic TIG-200P AC/DC PFC (E2S22) EVO20 – це сучасний зварювальний інвертор від компанії Jasic, який входить до лінійки EVO20. Кожен з апаратів, що належать до цієї лінійки, в першу чергу відзначає сучасний дизайн, розроблений у співпраці з провідними європейськими промисловими дизайнерами. Це саме той варіант, коли уся міць провідних технологій поєднується з ергономічністю та зручністю роботи.

Завдяки тому, що апарат може виконувати зварювання і на змінному, і на постійному струмі він може використовуватися як для зварювання «чорних» металів, тобто різноманітних видів сталей, так і для зварювання алюмінію і подібних йому матеріалів з міцною оксидною плівкою на поверхні.

Якщо говорити про загальні переваги лінійки обладнання EVO20, то слід відзначити:

• сучасний промисловий дизайн, що враховує останні напрацювання у сфері проектування зручних та функціональних інтерфейсів
• великий екран, розташований під кутом 45°, що зручно, оскільки не вимагає нахиляння або присідання в процесі роботи для того, щоб побачити інформацію, а також дозволяє збільшити розміри самого екрану. Екран використовує технологію ClearVision, яка робить зображення на екрані чітко видимим навіть під прямими променями сонця. Також доступні моделі, у яких замість звичайного екрану встановлений сучасний кольоровий LCD екран.
• широкі можливості щодо дистанційного керування. Дистанційне керування не лише у вигляді педалей для TIG зварювання, а також за допомогою бездротових та дротових пультів (потрібен модуль-приймач для бездротових)
• просунуту систему охолодження, яка працює лише тоді, коли це потрібно, а також відзначається особливою конструкцією внутрішніх компонентів, завдяки якій створюється збалансований повітряний потік (технологія ABAP -Active Balancing Air Passage)
• підвищену енергоефективність та екологічність. Якщо обладнання певний час не використовується, то через 10 хвилин воно автоматично переводиться в режим очікування. Споживання електроенергії в такому режимі знижується до приблизно 50Вт (в залежності від конкретної моделі)
• можливість швидкого скидання усіх налаштувань або ж переходу в режим з додатковими налаштуванням

Як джерело в першу чергу для аргонодугового зварювання Jasic TIG-200P AC/DC PFC (E2S22) EVO20 має ряд переваг та використовує нові технології, які полегшують процес зварювання та підвищують ефективність обладнання. Так функція «розумного» газу автоматично встановлює величину продування газом по завершенню зварювання в залежності від встановлених параметрів зварювання. Використання цієї технології дозволяє зменшити витрату захисного газу до 40%. За бажанням цю функцію можна вимкнути. Також слід відзначити технології Smart Lift TIG та Dash-Arc. Smart Lift TIG відповідає за підтримання дуги в процесі зварювання:  контроль дуги з відстежуванням контакту накінечника та заготовки, підтримка стабільності горіння дуги та попередження залипання вольфраму. А Dash-Arc – це технологія, що відповідає саме за підпалювання (ВЧ) дуги. Використання цієї технології дозволяє отримати 99% успішних підпалів дуги в процесі роботи, навіть при швидких натискання на кнопку.

Також під час проектування враховані вимоги безпеки. Вбудована система захисту від перевищення струму та перегріву в процесі роботи, а також система зниження напруги під час роботи обладнання на холостому ходу (V.R.D).

Відображення налаштувань процесу зварювання винесене на екран, який розділений на кілька функціональних зон. Основна зона – це циклограма аргонодугового зварювання. Під циклограмою знаходиться велика зона для індикації значень параметрів з одиницями вимірювання, також в цій зоні виводяться коди помилок та інша технічна інформація. Найнижча зона – це вибір і налаштування основних режимів зварювання та роботи обладнання. Ця зона розділена на п’ять ділянок, кожна з яких розташована над фізичною кнопкою, яка відповідає за вибір параметра.

Jasic TIG-200P AC/DC PFC (E2S22) EVO20 може працювати в кількох режимах, це:

• аргонодугове зварювання на змінному струмі (TIG AC)
• аргонодугове зварювання на постійному струмі (TIG DC)
• аргонодугове зварювання у MIX режимі (TIG MIX)
• ручне дугове зварювання (MMA)

Вибір цих режимів винесено на зелену кнопку, довге натискання на яку запустить процес скидання налаштувань до заводських.
Також на окремі кнопки винесено:

• вибір типу підпалювання дуги (контактний або ВЧ)
• вибір режиму роботи обладнання (2Т/4Т/Repeat/Spot)
• вибір типу зварювання (з пульсацією чи без неї)
• вибір типу хвилі імпульсу (прямокутник, трикутник або синусоїда)

Частоту пульсацій, баланс полярності та решту параметрів налаштовують рухаючись по циклограмі. В залежності від обраного режиму і типу зварювання на циклограмі будуть доступні для регулювання лише ті параметри, які відповідають режимові, обраному за допомогою кнопок.

Останній з 5 блоків відповідає за вибір та налаштування параметрів ручного дугового зварювання, а саме:

• величини зварювального струму
• величину струму гарячого старту (hot start)
• величини струму форсажу дуги (arc force)

Окрім цих п’яти нижніх кнопок, на панель також винесені три фізичні кнопки, що розташовані праворуч від ручки-енкодера, це кнопки для увімкнення:

• дистанційного керування
• режиму «розумного» газу
• зовнішнього рідинного охолодження

Відмітна особливість апарату Jasic TIG-200P AC/DC PFC (E2S22) EVO20 винесена в його назву – PFC, ця англійська абревіатура розшифровується як Power Factor Correction, тобто корекція коефіцієнта потужності. Де і навіщо використовується така технологія? Зазвичай зварювальний інвертор може компенсувати стрибки напруги у мережі в межах ±15%, якщо розходження буде більшим, то продовжувати роботу не варто – обладнання може вийти з ладу. Апарати, у яких встановлено PFC модуль розраховані на роботу в мережах, де можливі значні стрибки напруги, просідання навіть до 115В не становить для них проблеми, також можлива робота з генератором. Додатково варто відзначити, що наявність PFC модуля дозволяє зменшити необхідну для роботи потужність, при збереженні максимального значення зварювального струму.

Зверніть увагу, значення технічних характеристик наведено для використання в мережі 230±15%В, під час використання зі зниженою напругою значення будуть інші, їх наведено в інструкції.

Як і решта апаратів лінійки EVO20 Jasic TIG-200P AC/DC PFC (E2S22) EVO20 підтримує роботу зі спеціальними пультами керування/педалями для лінійки апаратів EV020. Без внесення змін в конструкцію можлива робота з дротовою педаллю керування Jasic FRC-01 або з педалями інших виробників. Для цього на панелі встановлено гніздо 9 pin. Також можлива робота з бездротовими (Bluetooth) педаллю Jasic FRC-02 та пультом керування Jasic HRC-02. Проте, для їх використання потрібне встановлення спеціального блоку приймача на передній панелі (є відповідна заглушка, яку потрібно видалити та підключити блок до плати).

• апарат Jasic TIG-200P AC/DC PFC (E2S22) EVO20 – 1 шт.
• пальник Parker WP-26 (4 м) з комплектом витратників – 1 шт.
• клема маси з кабелем (3 м) – 1 шт.
• паспорт (інструкція з експлуатації) – 1 шт.
