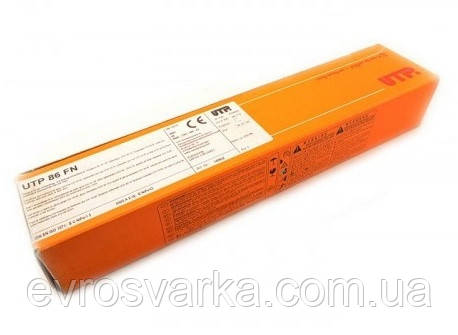

Електрод UTP 86 FN
Діаметр: 2,5 мм
Вага пачки: 4,5 кг
Кількість в пачці: 250 шт
ХАРАКТЕРИСТИКИ:
-
Основне покриття
-
Ферро-нікелевий електрод з біметалічним сердечником для холодного зварювання чавуну.
-
Високі механічні властивості
Ферро-нікелевий електрод з біметалічним сердечником для холодного зварювання чавуну.
Хімічний склад наплавленого металу, %
C |
Fe |
Ni |
1.2 |
45.0 |
основа |
ОПИС
Ферро-нікелевий електрод з біметалічним сердечником для холодного зварювання чавуну.
UTP 86 FN використовується для зварювання і наплавлення наступних видів чавуну:
- пластинчастий сірий чавун GG 10 ― GG 40 ( СЧ 10 ― СЧ 40 )
- високоміцний ( з шаровим графітом ) GGG 40 ― GGG 70 ( ВЧ 42-12 ― ВЧ 70-2 )
- ковкий чавун GTS 35 ― GTS 65,
а також для зварювання цих матеріалів з іншими, або для сталей з литими сталями.
Універсальне застосування при відновленні, конструкційному і виробничому зварюванні. Електрод UTP 86 FN має виключні зварювальні характеристики для чавунів, має стабільну дугу і забезпечує рівну структуру шва, що виключає підрізи. Особливо гарний при виготовленні кутових швів, якщо потрібно забезпечити гладку поверхню шва, наприклад при зварюванні чавуна (GGG) фланців або їх поєднанні з чавунними (GGG) трубами. Покритий біметалічний сердечник забезпечує високу струмопровідність і виняткову продуктивність. Наплавлений металтріщиностійкий і легко піддається обробці.
МЕХАНІЧНІ ВЛАСТИВОСТІ
Межа плинності N/mm2 |
Вр.сопр. розр. N/mm2 |
Відносить. удл.
|
Твердість
НВ |
> 340 |
>500 |
> 18 |
~220 |
Схвалення: Deutsche Bundesbahn, DVS.
ТЕХНОЛОГІЯ ЗВАРЮВАННЯ
UTP 86 FN краще використовувати при зварюванні на постійному струмі прямої полярності або на змінному струмі. При зварюванні на постійному струмі прямої полярності досягається глибоке проварювання, яке є переважним при зварюванні кутових швів. Зварювання в різних просторових положеннях краще робити на змінному струмі. Зона зварювання повинна бути попередньо широко очищена, електрод тримати вертикально, зберігати коротку дугу, висока швидкість зварювання. Підтримувати проміжну температуру 80 о С.
У разі зварювання старих замаслених чавунів, перший шар по чавуну рекомендується виконувати електродами UTP 8. При зварюванні чавунів схильних до утворення тріщин. необхідно провести проковку шва для зняття внутрішніх напружень. Проковування секачем не допускається. За один прохід рекомендується наносити шов довжиною не більше 10 діаметрів серцевини.
Використовувати тільки сухі електроди.
РЕЖИМ ЗВАРЮВАННЯ
Постійний струм; |
/ L мм |
Струм, А |
Положення зварювання |
полярність |
2,5/300 |
65-90 |
Нижнє + |
пряма |
3,2/350 |
90-110 |
Кутові, таврові шви + |
електрод ( - ) |
4,0/400 |
100-130 |
Вертикальне, знизу вгору + |
або ~ струм |
|
|
Горизонт. на верт. плоск. + |
DC- / AC |
|
|
Стельове + |
|
|
|
Вертикальне, зверху вниз - |
ПРОЦЕС ХОЛОДНОГО ЗВАРЮВАННЯ ЧАВУНІВ
Процес включає в себе:
-оброблення тріщин за допомогою електрода FOX NUT
-заповнення тріщини за допомогою електрода UTP 86 FN
З допомогою електрода FOX NUT швидко видаляються небажані забруднення і мастило з чавуну, що суттєво зменшує ризик утворення пір і підрізування зварного шва.
Зварювання електродом UTP 86 FN здійснюється без попереднього підігріву. Сердечник електрода складається на 55 % з нікелю, що дозволяє легко проводити подальшу механічну обробку зварного шва. Міцне з'єднання з металом основи забезпечується навіть на старих забруднених чавунах.
Процедура застосування.
До початку роботи на конкретних деталях ми рекомендуємо провести пробне зварювання. Досягненні результати залежать від різних параметрів, таких як склад і структура металу основи, умов роботи деталі.
Оброблення.
Електрод FOX NUT. Оброблення проводиться на 2/3 товщини стінки.
1. Позначте тріщини за допомогою крейди.
2. Встановіть відповідний зварювальний струм.
3. Підпал електрода проводьте під кутом 45о до поверхні деталі. Після запалювання дуги проведіть оброблення тріщини при положенні електрода до поверхні деталі під кутом не більше 20о. При цьому необхідно швидко просувати електрод вперед короткими поштовхами. У вертикальному напрямку оброблення проводиться за напрямом вертикально вниз за аналогічною технологією. Метал. що видаляється. може пошкодити розташовані поруч предмети. Прийміть необхідні заходи безпеки.
4. Обробка завершується на 2-4 см після кінця тріщини, шляхом формування плавного сходу обробки для отримання гарного зчеплення наплавленого металу з металом основи.
5. Очистіть зону зварювання за допомогою сікача і металевої щітки, зніміть гострі кромки за допомогою ручної шліфмашинки.
Заповнення тріщини.
Дана операція проводиться електродом UTP 86 FN
1. Встановіть рекомендований зварювальний струм.
2. Заповніть вибірку з одного з країв, як показано на малюнку, від краю до початку тріщини-сегмент 1. Довжина сегмента на кожному етапі зварювання 2-3 см. Електрод повинен знаходитися в положенні близькому до вертикального, довжину дуги підтримуйте рівною діаметру електрода. Якщо обробка глибока, доцільно спочатку використовувати електрод меншого діаметра для заповнення дна обробки. Це саме стосується і тонкостінних деталей, наприклад блоків циліндрів.
3. У процесі охолодження зварного шва зробіть його проковування в напрямку зварювання за допомогою закругленого молотка швидкими легкими ударами.
4. Заповніть сегмент 2 (так само за один прохід) та проведіть його проковування в процесі охолодження.
5. Заповніть сегмент 3 тільки тоді, коли сегмент 1 охолоне до доступної температури для торкання рукою. Проведіть проковування так само, як описано вище.
Проковування шва необхідне для зменшення напруг, викликаних усадкою наплавленого металу в процесі охолодження. Чавун. що має практично нульове подовження. не в змозі компенсувати ці напруги. Проковування деформує зварювальний шов і запобігає утворенню тріщин. Форма вістря молотка має важливе значення. Воно повинно бути заокругленим і без гострих кутів, що забезпечує гладку форму зварного шва без зазубрин. НЕ РОБІТЬ ПРОКОВКУ СЕКАЧЕМ
56 шт в 1 кг
Основні | |
---|---|
Виробник | Böhler |
Країна виробник | Бельгія |
Діаметр електрода | 2.5 мм |
Тип електрода | Металевий |
Тип металевого електрода | Плавильні |
- Ціна: 16 463 ₴/упаковка
