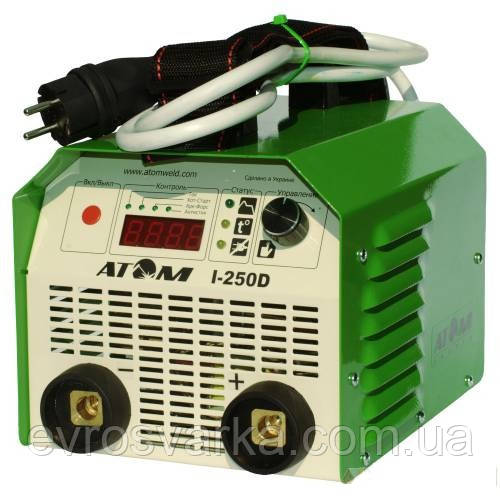

Зварювальний інвертор Атом I-250D

Даний апарат – це сучасний потужний надійний зварювальний інвертор з підвищеною ПН (постійної навантаженням). Висока якість проектування і складання, а також комплектуючих, дозволяє бути повністю впевненим у його безвідмовності!

Зварювальний інвертор оснащений мікропроцесором, який розширює зварювальні можливості джерела живлення і спрощує його використання. Зварювальний апарат дозволяє проводити зварювання постійним струмом, використовуючи інверторне технологію зміни та управління струмом зварювання за допомогою потужних і надійних IGBT транзисторів з частотою перетворення ~ 60 кГц. Застосування новітніх технологічних рішень дозволяє зменшити вагу, так і габарити устаткування, збільшити ккд до 90%. Використання методу широтно-імпульсної модуляції (PWM) забезпечує легке і точне управління параметрами зварювального струму, стабільність і стійкість горіння дуги.

Апарат має вбудовану автоматичний захист від перегріву, а також захист від стрибків напруги. При спрацьовуванні захисту загоряється індикатор на передній панелі апарату, подача зварювального струму припиняється, при цьому охолоджуючий вентилятор продовжує працювати. Вимкнення індикатора означає, що пристрій готовий до подальшої роботи.

ЗВАРЮВАЛЬНИЙ АПАРАТ АТОМ I-250D РЕАЛІЗУЄ РЯД ПЕРЕДОВИХ ТЕХНІЧНИХ РІШЕНЬ:

• ГАРЯЧИЙ СТАРТ (Hotstart) з можливістю регулювання,
• ФОРСАЖ ДУГИ (Arcforsing) з функцією регулювання,
• АНТИПРИЛИПАННЯ (Antistick) з можливістю відключення і регулювання по часу
• Оснащений мікропроцесором, контролюючим як параметри зварювального процесу, так і інтерфейс користувача.
• Інвертор оснащений досить інформативним цифровим дисплеєм, що відображає величину зварювального струму або задане значення перерахованих вище опцій.

ІНВЕРТОР АТОМ I-250D ЗАБЕЗПЕЧУЄ:

• висока якість зварних швів,
• мінімальне розбризкування металу,
• мінімальний струм споживання при коротких замиканнях,
• перешкодозахищеність, що виключає вплив працюючого зварювального апарату на інші енергоспоживачі.

КОНСТРУКЦІЙНІ ОСОБЛИВОСТІ:

• друкована плата покрита поліуретановим лаком, що захищає від пилу і вологи;
• впевнено працює з усіма видами електродів, в тому числі, можлива зварювання відповідальних конструкцій (електроди УОНИ-13/45; УОНИ-13/55 та ін);
• завдяки «еластичної» зварювальної дузі, зручний для зварювання у важкодоступних місцях. Можливість зварювання стельових і вертикальних швів;
• завдяки можливості регулювання і відключення допоміжних функції, забезпечує можливість делікатною зварювання тонких металів;
• функція "Antistick" забезпечує скидання струму і напруги до 0.

Комплектація:

Додатково комплектується кабелями КГ-16 2+3 м або КГ-25 3+4 мм і затисками Abicor Binzel, або байонетними штекерами Abicor Binzel за вибором покупця.

Включення апарату:

Після натискання кнопки «Вкл/Викл» (натиснути і утримувати 2 с.) включається вентилятор і загоряються всі індикатори. Через 2 секунди вентилятор вимикається і індикатори гаснуть. Апарат готовий до роботи.

Регулювання зварювального струму і включення/регулювання сервісних функцій:

Зварювальний струм, хот-старт, арк-форс та антистик регулюються (включаються) за допомогою енкодера, який знаходиться в правій частині панелі регулювання під написом «Управління». Одноразове натискання енкодера здійснює перемикання між функціями, а обертання вправо або вліво – регулювання (більше/менше) всередині функції.

Поточна функція відображається на панелі «Контроль». Цифровий дисплей відображає значення вибраних вами параметрів, а індикатори над ним вказують, який режим регулюється. Наприклад, вибравши шляхом натискання на ручку енкодера функцію регулювання зварювального струму(горить індикатор «струм»), далі вибирайте необхідну для зварювання величину струму шляхом обертання ручки енкодера вправо/вліво. Вибрані параметри відображаються на цифровому дисплеї.

Якщо шляхом подальшого натискання ручки енкодера перейти в режим регулювання гарячого старту (додатковий наброс струму в момент підпалу електрода), то його регулювання можна виконати в два етапи: 1) регулювання величини накиду в % від заданого значення зварювального струму (рекомендоване значення: 50%); 2) регулювання тривалості його дії з секундах (рекомендоване значення: 0,5 сек.). Перехід від параметра 1) до параметру 2) теж виконується натисканням енкодера, при цьому горить індикатор «Хот-Старт». Далі, натиснувши ручку регулювання, переходимо до функції «Арк-Форс» (наброс додаткового струму під час зварювання), повинен горіти відповідний індикатор. Арк-форс теж регулюється % від вибраного зварювального струму. Рекомендоване значення: 50%.

Потім, шляхом подальшого натискання і обертання регулюється функція «Антистик» (перешкоджає сильного нагрівання електрода при залипанні, шляхом скидання струму і напруги на виході до «0»). Антистик регулюється по часу роботи, в секундах. Рекомендоване значення: 0,25 сек.

Характеристики:

• Робоча напруга - 220 В (±15%)
• Споживана потужність - 7.5 кВт
• Діапазон регулювання струму - 10-250 А
• Робочий цикл, за 5 хв - при Ісв =160А 100%

при Ісв =250А 100%

• Напруга холостого ходу - 55 В
• ККД - 90%
• Використовувані електроди - 1,6-5,0 мм
• Ступінь захисту IP21
• Маса нетто - 6,6 кг
• Габаритні розміри - мм 265х200х180
